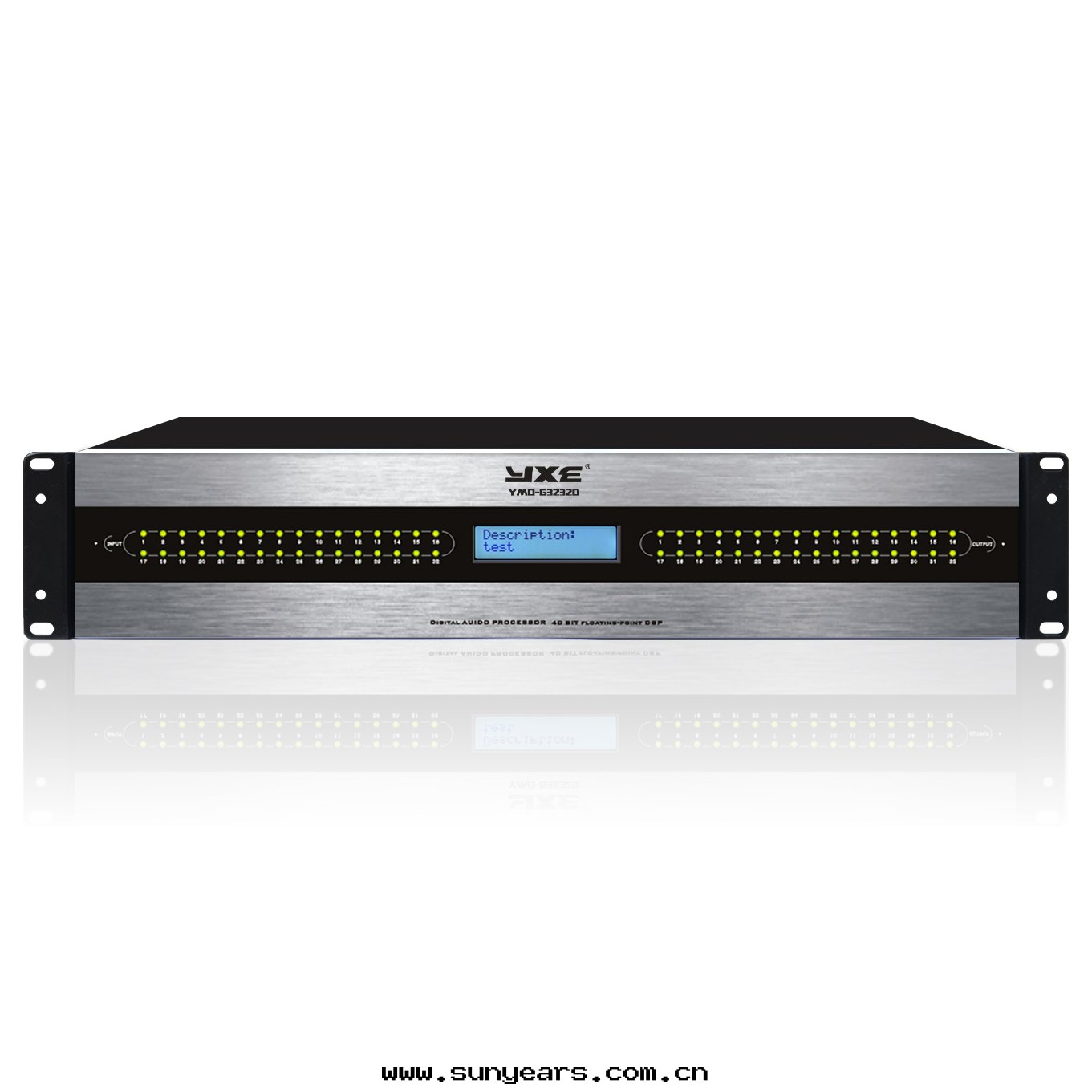

YXE亿欣YMD-G3232專業數字調音矩阵
| 技术特點 | |
|
1. 2U鋁合金面板，满足标准機架安裝需求； 2. 性能卓越的專業32進32出音頻矩阵，适用于指挥中心等複雜环境音頻處理； 3. 32-bit/96Khz 高速DSP全數字化音頻處理 ,24bit高性能數模轉換電路； 4. 具备高品質A/D數字模拟信号轉換器，轉換動作前可進行-6dB至-20dB衰減量調整； 5. 具备用于遠程調用預設參數的触點閉合接口（短路接口）； 6. 超低噪声線路設計，双面6层PCB並輔以SMT表貼工藝精制，确保可靠性及使用精度要求； 7. 具有編輯对比工作模式，方便參數調試时監听校正； 8. 平衡XLR模拟及數字輸入，具备+48V幻象供電，可环路輸出； 9. 平衡XLR矩阵輸出，可輸出任意輸入通道信号或多路信号疊加混音的全數字調音台功能； 10. 32路輸入通道8波段中心頻點任意可變高精度參量均衡器，提供±20dB調节範圍； 11. 32路輸出通道具备8波段中心頻點任意可變高精度參量均衡器，提供±20dB調节範圍； 12. 參量滤波器類型和斜率多種選擇:12dB、24dB、36dB和48dB巴特沃斯、甯克-銳、和貝塞兒曲線； 13. 內置數字延时器，具备680米超长距離延时功能； 14. 內置自動壓限控制，可自由調整触發電平並選擇适當的壓缩比； 15. 具备高安全度設置系統，防止意外操作引起的软件及硬件系統損壞； 16. 具有USB、RS-232、RJ45調試接口，方便用戶編輯調試软件； 17. 具有60个出廠預設，6个預定義的操作配置，及 20个用戶自定義預設； |
|
| 技术參數 | |
| 輸入阻抗 | 47KΩ |
| 輸出阻抗 | 220Ω |
| 最大輸入電平 | +20dB |
| 最大輸出電平 | +20dBu |
| 輸入增益範圍 | -50dB~+12dB |
| 輸出增益範圍 | -50dB~+12dB |
| 均衡倍頻程 | 1/36倍頻程 |
| 斜率滤波器增益/衰減範圍 | .+12dB/-24dB |
| 斜率滤波器頻率範圍 | 19.8HZ ~ 21.5KHZ |
| 參數滤波器增益/衰減範圍 | +12dB/-24dB |
| 參數滤波器的带宽 | Q:0.2~36 |
| 參數滤波器頻率範圍 | 19.8HZ ~ 21.5KHZ |
| 輸入延时 | 0-1000ms |
| 輸出延时 | 0-2000ms |
| 反馈抑制技术 | FBS |
| 反馈抑制器強度 | 4級 |
| 典型增益 | 3-12dB |
| 反馈開關 | 每路獨立開關 |
| 分頻點 | 19.8HZ~20KHZ |
| 滤波器衰減電平 | 12dB/24dB/36dB/48dB |
| 滤波器類型 | 巴特沃斯、甯克-銳、和貝塞兒曲線 |
| 頻宽控制 | 高通、低通 |
| 限幅範圍 | -30dBu~＋20dBu |
| 限幅比率範圍 | 1.1:1~20:1 |
| 動作时間範圍 | 0.3ms to200ms |
| 釋放时間範圍 | 50ms to 1 Second |
| 總諧波失真 | <0.01% 1KHz/＋10dBu |
| 頻率響應 | 20Hz to 20KHz/±0.25dB |
| 音頻采樣頻率 | 48KHz |
| 動态範圍 | ≥120dB 20Hz~20KHz |
| 母線信噪比 | 0dB |
| 傳播延时 | 2000ms |
| 控制協議 | YMD |
| 控制端口 | RJ45、RS232、RS485 |
