详细信息

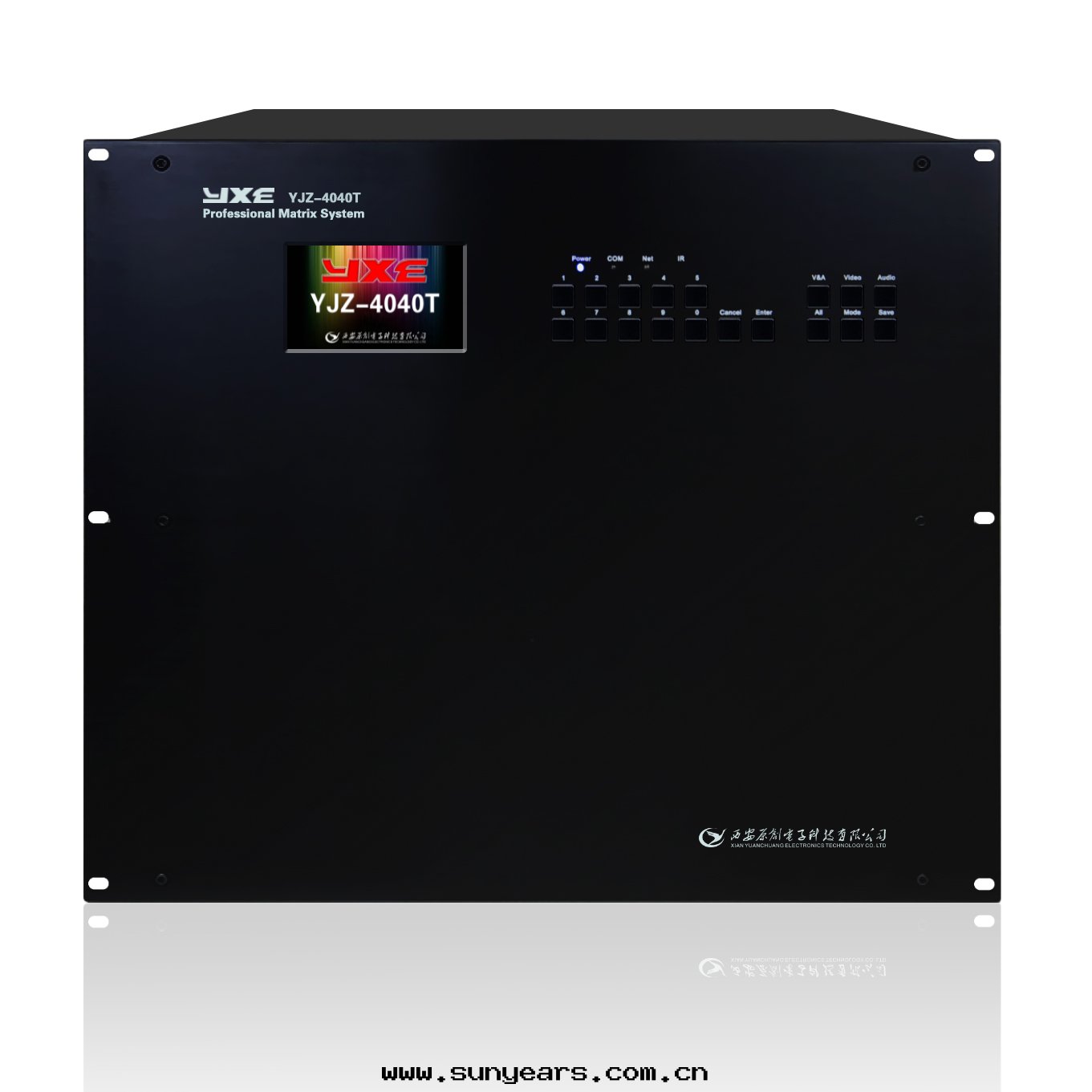

| YXE亿欣YJZ-4040T图像拼接矩阵 | |
| 技术特點 | |
|
1.
采用软硬件一體化線速處理架構，高清图像拼接矩阵； 2. 具备任意多種信号輸入、超高清超視頻輸入、高清图像拼接、實时高分辨率數字图像處理、图像幾何處理等高端图像處理功能于一身； 3. 內置一體化國产正版高清图像拼接矩阵控制系統软件，； 4. 多種輸入卡可任意組合：DVI-M、HDMI、Displayport、VGA、DVI、DualLink DVI、、SDI、CVBS、HDBaseT、YPbPr/YCbCr、IP、光纖及自定義超高清分辨率所有輸入支持信号自動檢测，輸入信号可疊加字符标識； 5. 采用超並行處理機制和全同步處理架構，保證了所有輸入信号到各輸出屏的嚴格同步，同时其內建的无縫切換功能保證了任何画面切換的流畅、无黑场且画面不丢幀，不撕裂； 6. 模块化无縫切換混合矩阵采用模块化輸入及輸出卡架構，同时實现輸入卡的任意接口混插功能； 7. 具备超高分輸入条件下具备超高分切割功能。对計算機視頻信号，能兼容支持各種常見分辨率； 8. 輸入及輸出信号可自定義分辨率，支持非标分辨率輸入及輸出； 9. 具备每个輸出信号可以任意進行缩放，适應不同的顯示及下遊設备； 10. 支持对模拟及高分辨率數字信号的去邊、裁切功能，使得对画面的控制方法更加豐富多樣，可解決前端信号（尤其是非标准的攝像头輸出信号）产生的黑邊問題； 11. 模块化无縫切換混合矩阵采用全硬件處理架構，先進的核心處理算法，具备图像信号全硬件點对點能力； 12. 多路超高分信号處理支持4K及8K超高清輸入輸出； 13. 支持主動3D輸出 1024x768- 1280x800@120Hz； 14. 超高分輸出卡支持 1920x1080@120Hz 及 4K 分辨率； 15. 支持网絡和 RS232 串口調試，支持系統定时，同时提供額外 RS232 串口，可以控制矩阵/投影機等。 16. 設备具有倍頻倍線功能，可对图像信号進行倍線缩放顯示，对低幀率信号進行倍頻增強顯示，實现对低分辨率、低幀率信号的完美增強回顯。通过倍頻倍線處理，可将不同分辨率的各路信号統一處理輸出相同分辨率的信号，极大程度地提升了画面的整體質量； 17. 具备擴展顯示識别數據的读取、修改、自定義 Displayport 輸入支持的分辨率，提高对大屏顯示設备的兼容性，使得設备輸出信号可以适應各種常規以及非常規的應用场合； 18. 采用硬件可編程門阵列架構，內部自建高性能處理算法，图像處理性能優异。啟動速度快（約 3 秒），從架構設計上克服了基于工控機的同類产品存在的啟動慢、易死機、软件沖突、藍屏、計算機病毒及可靠性差等諸多缺點。 19. 支持 365×24 小时的連續運行，能夠适應控制室、調度中心、監控中心等场所对系統性能日益嚴格的要求。 20. 輸出支持冗餘备份輸出，防止意外静電損壞； |
|
| 技术參數 | |
| 機箱高度 | 10U |
| 卡槽數量 | 40路 |
| 接駁輸入卡數 | 最大20块，40路高清輸入 |
| 可用輸入板卡 | 全接口卡、DVI卡、HDMI卡、AV卡（CVBS）、3G-SDI、VGA卡 |
| 接駁輸出卡數 | 最大20块，40路高清輸出 |
| 可用輸出板卡 | 全接口卡、DVI卡、HDMI卡、AV卡（CVBS）、3G-SDI、VGA卡 |
